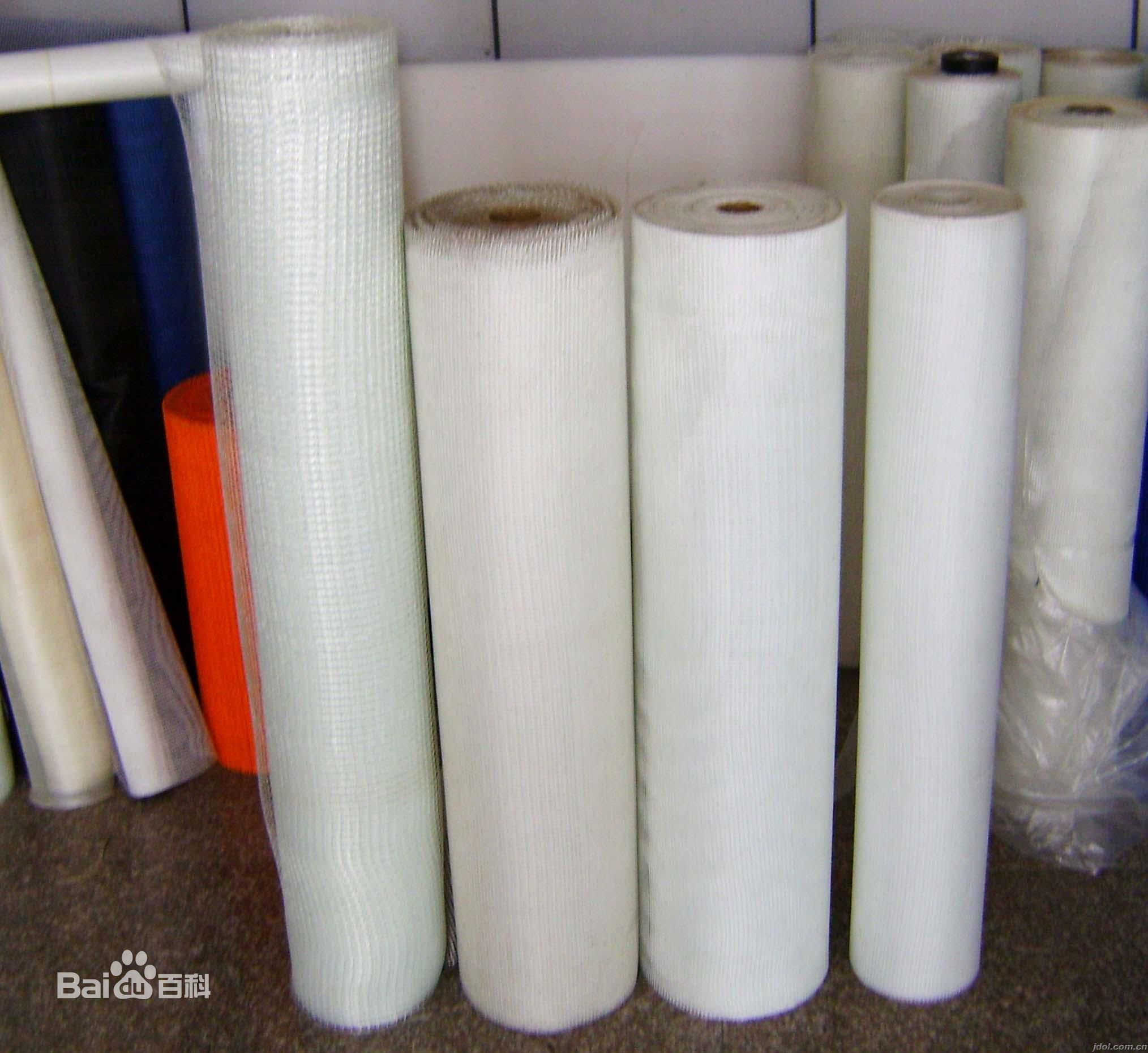

廣西玻璃纖維網(wǎng)格布外保溫防護層材料介紹：

廣西玻璃纖維網(wǎng)格布增強網(wǎng)構(gòu)成的防護層對整個體系的抗裂性能起著關鍵的作用。 抹面砂漿的柔韌極限人于最不利情況下的自身變形(干縮變形、化學變形、濕度變形、溫度變形)及基層變形之從面保證防護層抗裂性要求。

玻于5格石作為抗裂防護層軟配筋的關鍵增強材料在外墻外保溫技術(shù)中的應用得以快速發(fā)展。復合在抹面砂家中增強網(wǎng)(如玻纖網(wǎng)格布)的使用，-方面能夠有效的增加防護層的拉伸強度，另一方面由于能有效分散應力，可以將原本可能產(chǎn)生的較寬裂縫(有害裂縫)分散成許多較細裂縫(無害裂縫)從而形成其抗裂作用。目前通常采用經(jīng)表面涂塑的玻纖網(wǎng)格布，對于玻纖網(wǎng)格布我們不僅應規(guī)定其斷裂強力值，而且應規(guī)定耐堿強度保留率，以確保玻纖網(wǎng)格布長期有效地發(fā)揮作用。玻纖網(wǎng)格布的耐堿性由玻纖品種、表面涂塑材質(zhì)及涂塑量所決定。研究表明，表面涂覆材料及涂覆量對玻纖網(wǎng)格布的早期耐堿性具有較重要的意義，而玻纖品種對長期耐堿性具有決定意義。對耐堿玻纖網(wǎng)布、中堿玻纖網(wǎng)布和無堿玻纖網(wǎng)布的耐堿試驗表明:

①無堿網(wǎng)格布雖然初期強度很高，但浸人堿液中1天，其強力保留率就下降到22%，時間越長，強力保留率越低，直至最后被堿液腐蝕失去強力。不能用于外墻外保溫體系.

廣西玻璃纖維網(wǎng)格布涂料飾面層材料介紹：

廣西玻璃纖維網(wǎng)格布涂料飾面層材料應具有良好的防水及抗裂性能，當采用涂料飾面時，復合在抹面砂漿之上的膩子和涂料應著重考慮柔韌變形性而不是強度。顯然從抹面砂漿一膩子一涂料，變形性逐層增加是保證體系抗裂性能的理想模式，由于飾面層材料引起的裂縫原因如下:

(1)采用剛性膩子:由于膩子柔韌性不夠，無法滿足抗裂防護層的變形而開裂。圖27是剛性膩子P與柔性膩子在同一試驗墻上的對比試驗。

(2)采用不耐水的膩子:由于膩子不耐水，當受到水的浸漬后起泡開裂。

(3)采用不耐老化的涂料:由于該類涂料不耐老化，剛涂上去很好，但經(jīng)過兩年就會開裂、起皮，參見圖28.

(4) 采用與膩子不匹配的涂料:例如，在聚合物改性膩子上面使用了某種溶劑型涂料，而該涂料中的溶劑同樣會對膩子中的聚合物產(chǎn)生溶解作用，最后使膩子的性能遭到破壞而引起起皮、開裂。
